آموزش تعویض سوکت RC Sony BDP-S1
سوکت های RC جک های قرمز و سفید پشت BDP-S1 است که ورودی های صوتی را دریافت می کند. اگر یکی از آنها خراب شود، برای اینکه بتوانید جایگزین شوید، باید مدار را بردارید.
مراحل تعویض سوکت RC Sony BDP-S1
مرحله 1 خاموش کردن دستگاه
بهتر است ابتدا قبل از شروع تعمیر دستگاه را به طور کامل خاموش کرده و برق را از دستگاه قطع نمایید. برق شامل کابل برق، کابل های HDMI و کابل USB می باشد.
این کار باعث می شود تا در ادامه دستگاه دچار برق گرفتگی نشود.
بعد از خاموش کردن دستگاه حال باید قاب های اطراف و اصلی را از دستگاه جدا کنید.
عموما این پوشش ها در اطراف دستگاه توسط پیچ ها و اتصالاتی به دستگاه متصل می باشد.

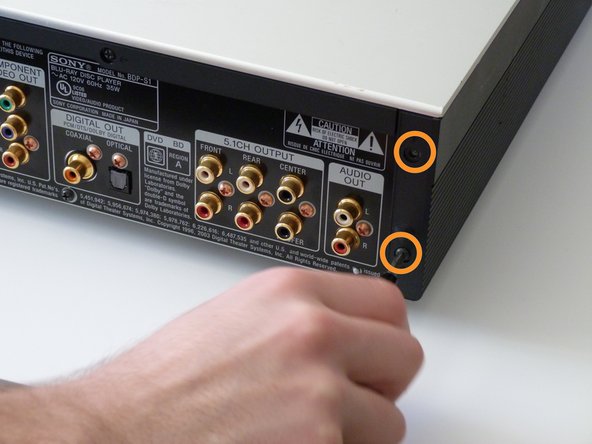

پیچ های 12 میلی متری را با پیچ گوشتی شماره 2 فیلیپس که صفحات پلاستیکی را در جای خود نگه می دارد، بردارید.
فراموش نکنید، در طرف دیگر نیز دو پیچ 12 میلی متری دیگر وجود دارد.
مرحله 2

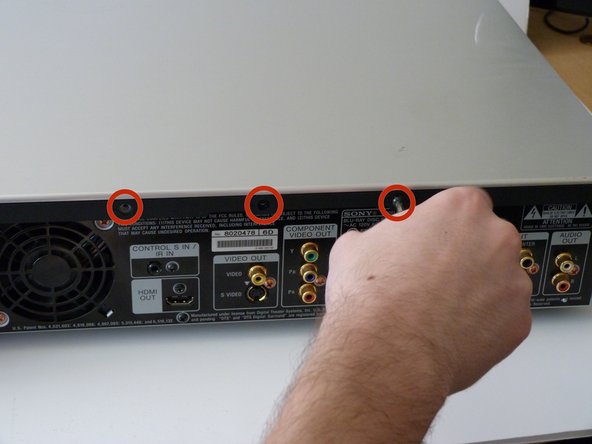

در این مرحله نیز در ابتدا باید صفحه های بالایی را خارج نمایید. در ابتدا سه پیچ سیاه و سفید 12 میلی متری را که صفحه بالایی را روی آن نگه داشته اید بردارید (فیلیپس شماره 2).
سپس، دو پیچ 12 میلی متری سیاه را بردارید – یکی در دو طرف پشت دستگاه – که صفحه بالایی را روشن نگه داشته اید.
در آخر، سه پیچ مشکی 12 میلیمتری را در هر طرف دستگاه بردارید.
مرحله 3
علاوه بر پیچ ها این قطعات توسط کابل ها نیز به دستگاه متصل می باشد. پانل بالایی را با احتیاط بالا ببرید، زیرا دو کابل روبان آبی وجود دارد که باید قبل از جدا کردن پانل، آنها را جدا کنید و ما نمی خواهیم آنها خراب شوند.
بعد از اینکه دو کابل روبان را به آرامی جدا کردید (می توانید آنها را با دست بیرون بیاورید)، قسمت بالایی را برداشته و کنار بگذارید.
مرحله 4

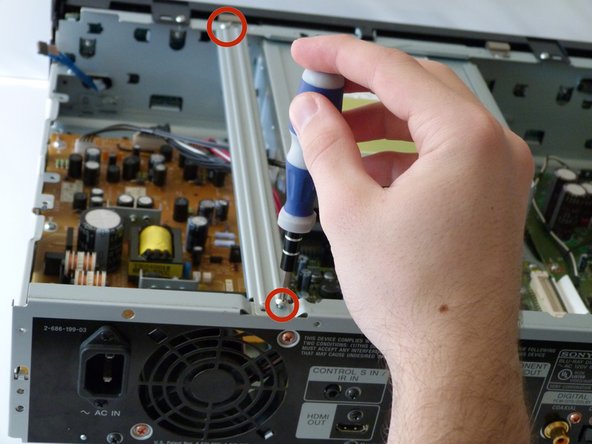

بعد از خاموش شدن قسمت بالایی، خواهید دید که دو میله فلزی وجود دارد که از بالای دستگاه می گذرد و برای خارج کردن کامل این قطعه باید آن ها را خارج نمایید.
با باز کردن دو پیچ نقره ای 10 میلیمتری در هر انتها، هر میله را بردارید.
مرحله 5 خارج کردن سوکت RC

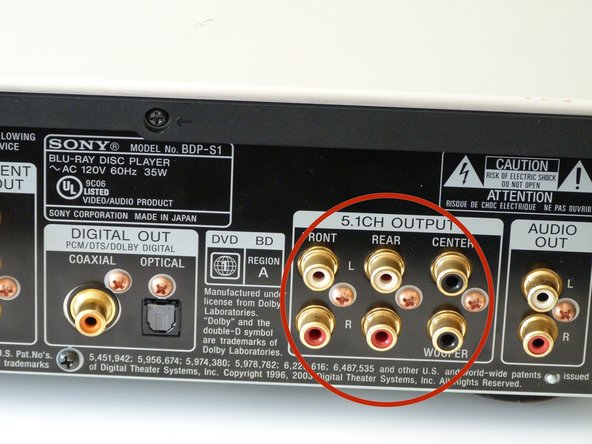

این سوکت های RC است. آنها خروجی صوتی هستند که یک مجموعه سیگنال از بلندگوها را می فرستد.
برای دسترسی به صفحه مدار، قاب را باز کنید.
با استفاده از پیچ گوشتی شماره 2 فیلیپس چهار پیچ دایره ای شکل را بردارید.
مرحله 6
فلش های سفید به پیچ هایی اشاره می کنند که برای برداشتن مورد نیاز هستند.
با پیچ گوشتی شماره 2 فیلیپس، سه پیچ حلقه شده به رنگ نارنجی را بردارید.
با پیچ گوشتی شماره 2 فیلیپس، سه پیچ مقابل پیچ های نارنجی را بردارید.
مرحله 7
نوار کابل متصل به مادربرد را بردارید.
شما با موفقیت مدار برد را بیرون آورده اید.
و در اینجا لحیم کاری را مشاهده می کنیم که اجزای RC را به صفحه بسته نگه می دارد. برای اینکه آنها را پیاده کرده و دوباره روی آنها بگذارید، به یک لحیم کاری، فتیله و لحیم کاری خود نیاز دارید.
اگر نحوه لحیم کاری صحیح را نمی دانید، راهنماهای مفید بسیاری مانند این راهنما وجود دارد. قبل از جدا کردن جک های RC، حتما لحیم کاری را کاملاً جدا کنید، در غیر این صورت می توانید به صفحه آسیب برسانید.
اکنون شما فقط باید اجزای RC را برداشته، اخبار جدید را در آن قرار دهید و آنها را در صفحه لحیم کنید (در صورت نیاز مجدداً از راهنمای لحیم کاری استفاده کنید).
و در پایان تعویض سوکت RC Sony BDP-S1 به پایان رسید است.
