مادر برد Sony BDP-BX620

تعویض مادر برد Sony BDP-BX620

فناوری Blu-ray Disc (BD) یا Blu-ray یکی از فناوری های مهم است که بواسطه ی آن به راحتی می توان ذخیره سازی دیسک نوری دیجیتالی را انجام داد. با استفاده از این فناوری مهم و موثر می توان چندین ساعت فیلم با کیفیت را در زمان بسیار کمی ذخیره سازی کرد. به دلیل اینکه اطلاعات با چگالی بیشتر و سرعت بیشتر ذخیره می شود توانسته از DVD ها پیشی بگیرد. دستگاه های Blu-ray Disc (BD) این فناوری را در خود جای داده اند. اما ممکن است بعد از مدتی استفاده از این دستگاه، این دستگاه دچار اختلال شود.

مراحل تعویض مادر بردSony BDP-BX620

در این مطلب در رابطه با خرابی و تعویض مادر بردSony BDP-BX620  می توانید اطلاعاتی را کسب نمایید.

مرحله 1 خاموش کردن دستگاه

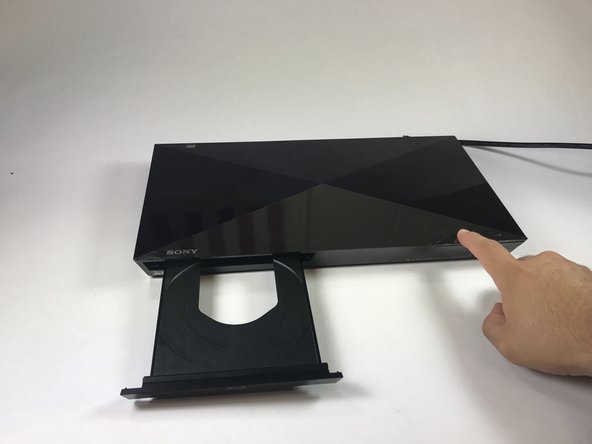

دستگاه را روشن کنید، سینی دیسک را خارج کرده و دستگاه را خاموش کنید.

دستگاه را برگردانید.

فشار رو به پایین را روی پوشش سیاه و سفید سینی دیسک وارد کنید تا از بین برود.

احتیاط، وارد آوردن فشار زیاد می تواند پوشش سیاه را بشکند.

مرحله 2

بعد از خارج کردن سینی دیسک حال دستگاه را برگردانید.

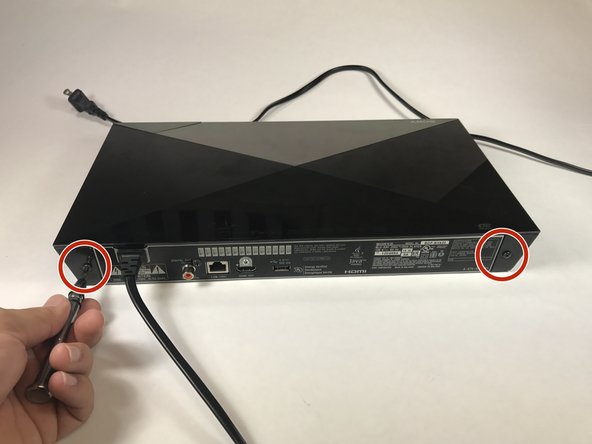

با استفاده از یک پیچ درایو فیلیپس، پیچهای دو سر دستگاه را که در تصویر قرمز رنگ است حلقه کنید.

روکش های جانبی را در دو طرف به سمت پشت دستگاه بلغزانید.

در دو طرف دستگاه یک قاب پشتی وجود دارد.

مرحله 3

این مرحله ممکن است به کسی نیاز داشته باشد که به بسته شدن گیره های پلاستیکی کمک کند.

دستگاه را بچرخانید تا قسمت پایین آن رو به بالا باشد.

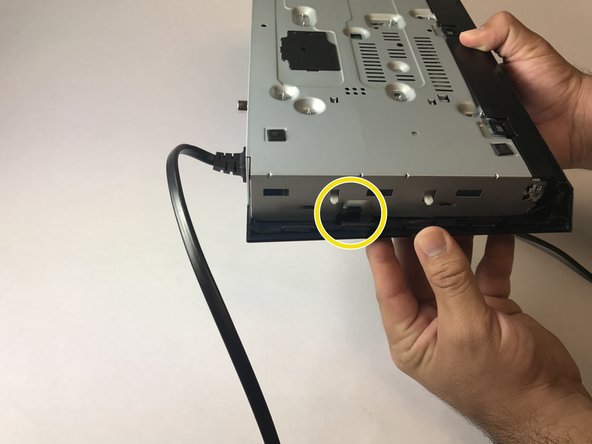

در پایین، سه گیره پلاستیکی را که با قرمز دایره شده اند، از حالت قفل خارج کنید.

در هر دو طرف، گیره پلاستیکی را که به رنگ قرمز حلقه شده است، بردارید

پوشش سیاه را به جلو بلغزانید تا برداشته شود.

برای از بین بردن پوشش، باید پنج کلیپ را جمع نکنید.

مواظب باشید هنگام قرار دادن مجدد گیره های پلاستیکی شکسته نشود.

مرحله 4 خارج کردن ماژول پاور

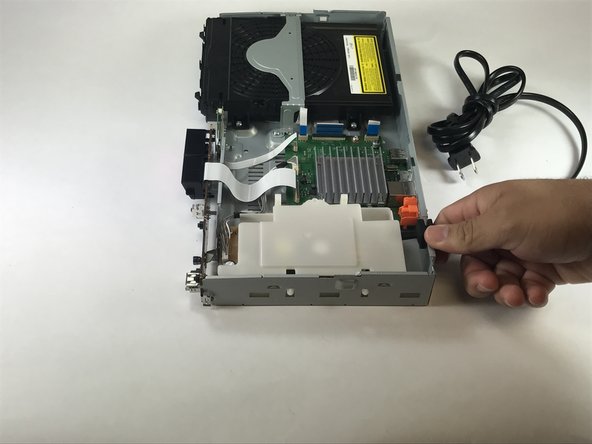

بعد از خارج کردن قاب ها حال به راحتی می توانید به قطعات دیگر دسترسی بیشتری داشته باشید. سیم برق را به آرامی بالا بکشید تا از بدنه فلزی دستگاه جدا شود.

مرحله 5

پاور به دلیل داشتن وظیفه ی خود با تمام قطعات دیگر در ارتباط است. یکی از آن قطعات مادر برد می باشد. با بالا کشیدن کابل اتصال پورت برق به مادربرد را بردارید.

ممکن است برداشتن آن مشکل باشد. برای جلوگیری از خراب شدن سیم کشی، از قسمت پلاستیکی و سیم کشی را بکشید.

مرحله 6

سپس باید پیج ها را از دستگاه خارج نمایید. با استفاده از درایور پیچ فیلیپس هر دو پیچ را بردارید.

مرحله 7

ماژول پاور را از طرف داخل دستگاه بلند کنید.

بالا و پایین را بکشید تا ماژول Power را حذف کنید.

ماژول پاور از دستگاه خارج شده است.

مرحله 8 خارج کردن مادر برد

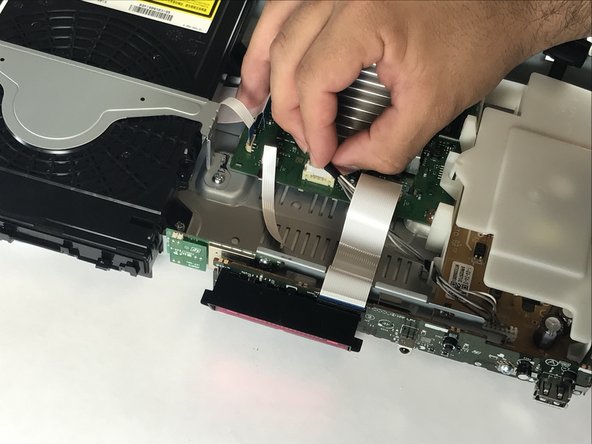

نوارهای سفید مادربرد را به نمایشگر متصل کنید. نوار سفید ضخیم در وسط برای فشار دادن فشار، برای آزاد شدن باند، به دکمه انتشار نیاز دارد.

نوارهای سفید متصل مادربرد به درایو دیسک را بردارید، این کار نباید با زور زیاد انجام شود.

مرحله 9

پس از برداشته شدن نوارها، سه پیچ نگهدارنده مادربرد به سطح پخش کننده را بردارید.

در آخر پیچ را از پشت دستگاه پخش کننده مادربرد در جای خود بردارید.

بعد از خارج کردن پیچ ها حال می توانید مادر برد را از دستگاه خارج نمایید.

مرحله 10

تعویض مادر بردSony BDP-BX620 به اتمام رسید است. در صورت مشاهده ی اختلال های جدی حتما این مشکل را برطرف نمایید.
